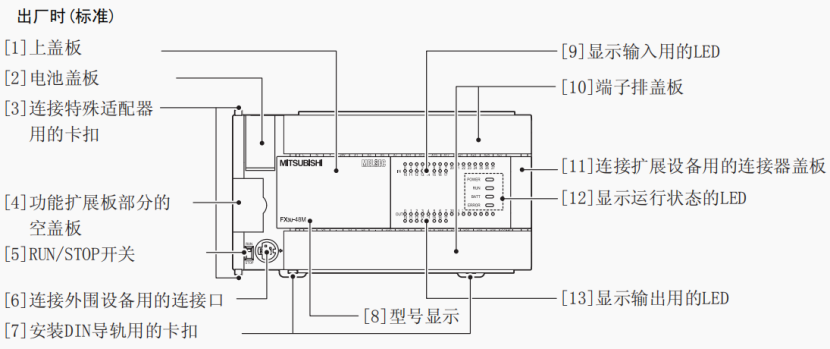

[1] 上蓋板
存儲器盒安裝在這個蓋板的下方。
使用FX3U-7DM(顯示模塊)時， 將這個蓋板換成FX3U-7DM附帶的蓋板。
[2] 電池蓋板
電池(標配)保存在這個蓋板的下方。 更換電池時需要打開這個蓋板。
[3] 連接特殊適配器用的卡扣(2處)
連接特殊適配器時， 使用這個卡扣進行固定。
[4] 功能擴展板部分的空蓋板
拆下這個空蓋板， 安裝功能擴展板。
[5] RUN/STOP開關
寫入(成批)順控程序以及停止運算時， 置為STOP(開關撥動到下方)。
執行運算處理(機械運行)時， 設置在RUN(開關撥動到上方)。
[6] 連接外圍設備用的連接口
連接編程工具執行順控程序。
[7] 安裝DIN導軌用的卡扣
可以在DIN46277(寬度:35mm)的DIN導軌上安裝基本單元。
[8] 型號顯示(簡稱)
顯示基本單元的型號名稱。
請根據右側的銘牌確認型號名稱。
[9] 顯示輸入用的LED(紅)
輸入(X000～)接通時燈亮。
[10] 端子排蓋板
接線時， 可以將這個蓋板打開到90度后進行操作。
運行(通電)時， 請關上這個蓋板。
[11] 連接擴展設備用的連接口蓋板
將輸入輸出擴展單元/模塊以及特殊功能單元/模塊的擴展電纜連接到這個
蓋板下面的連接擴展設備用的連接口上。
可連接FX3U系列擴展設備、 FX2N系列擴展設備、 FX0N系列擴展設備。

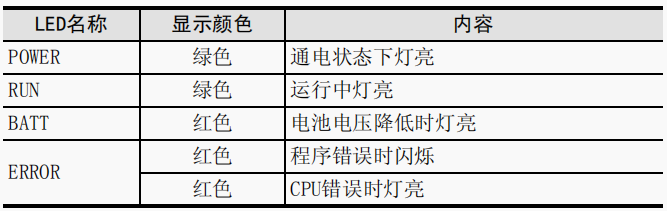

[12] 顯示運行狀態的LED
在下表所示的情況下， LED呈現燈亮 · 閃爍 · 燈滅。
[13] 顯示輸出用的LED(紅)
輸出(Y000～)接通時燈亮。

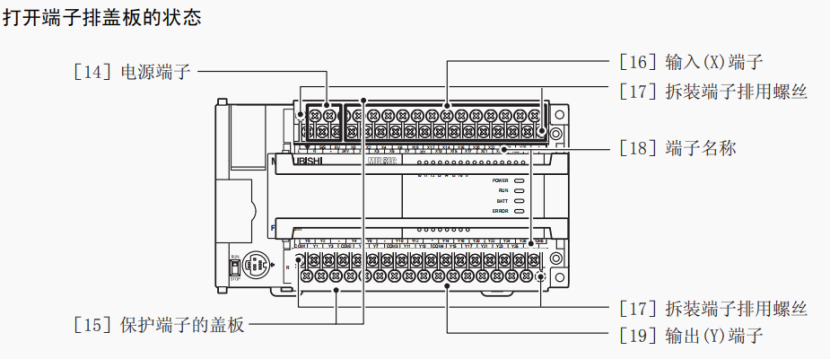

[14] 電源端子
對給基本單元供電的電源進行接線。
[15] 保護端子的蓋板
在端子排的下層， 安裝有保護端子的蓋板(如下圖所示)。
(安裝于FX3U-○○M□/ES(S)、 DS(S)、 UA1)
這樣手指不容易誤碰到端子， 提高了安全性。
[16] 輸入(X)端子
在端子上對傳感器及開關進行接線。
[17] 拆裝端子排用螺絲
需要更換基本單元時， 松開這個螺絲(左右各少許)后， 端子排上方會脫開。
(FX3U-16M□不能拆裝。 )
[18] 端子名稱
記載了電源、 輸入、 輸出端子的信號名稱。
[19] 輸出(Y)端子
在端子上對要驅動的負載(接觸器， 電磁閥等)進行接線

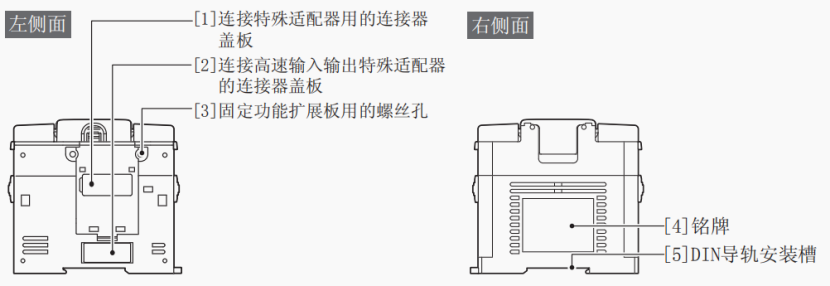

[1] 連接特殊適配器用的連接口蓋板
拆下這個蓋板后， 將第1臺特殊適配器連接到連接口(安裝功能擴展板連接
口蓋板的時候)上。
未安裝功能擴展板時， 沒有連接口。
[2] 連接高速輸入輸出特殊適配器用的
連接口蓋板
拆下這個蓋板后， 將第1臺高速輸入特殊適配器(FX3U-4HSX-ADP)， 或是高
速輸出特殊適配器(FX3U-2HSY-ADP)連接到連接口上。
不能用于連接通信/模擬量/CF卡特殊適配器。
[3] 固定功能擴展板用的螺絲孔(2處)
是使用螺絲(功能擴展板產品中附帶)固定功能擴展板所需的孔。 由于出廠
時， 安裝了功能擴展板的空蓋板， 所以請拆下蓋板后進行安裝。
[4] 銘牌
記載了產品型號名稱、 管理號、 電源規格等。
[5] DIN導軌安裝槽
可以安裝在DIN46277(寬度:35mm)的DIN導軌上。
