一．plc編程入門 PLC控制系統中，雖然接線工作占的比例較小，但它是編程設計的基礎，只有接線正確后，才能順利的進行編程工作。而要確保接線的正確性，就必須對PLC內部的輸入輸出電路有一個清晰的定位，下面主要介紹一下這兩種輸入和PLC輸入電路的連接。
二．plc編程入門 NPN是指當有信號觸發時，信號輸出線OUT和GND連接，相當于OUT輸出低電平。
PNP是指當有信號觸發時，信號輸出線OUT和VCC連接，相當于OUT輸出高電平的電源線。接線口訣是：棕正，藍負，黑反饋，也就是不管是NPN型還是PNP型傳感器，棕色線接24V，藍色線接0V，黑色線接PLC輸入端X;最重要的是外接傳感器是NPN型還是PNP型決定PLC輸入公共端S/S是接24V還是接0V.

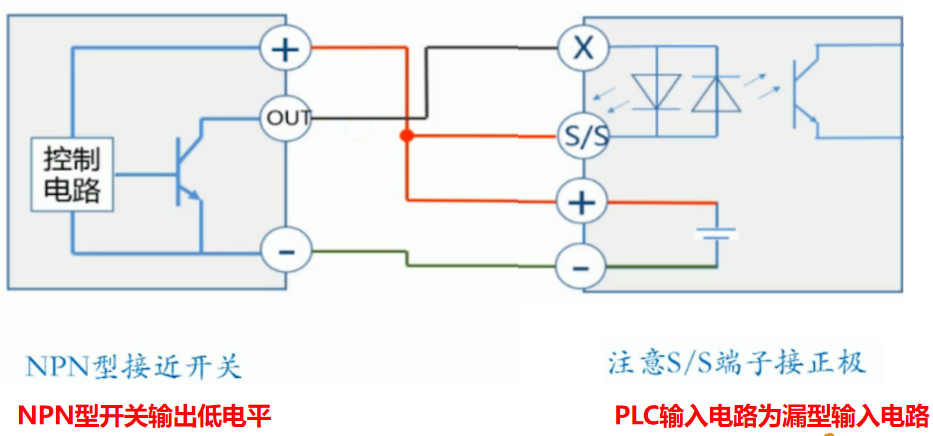

如下圖所示，NPN傳感器只能接入漏型輸入電路中，PLC S/S公共端接+

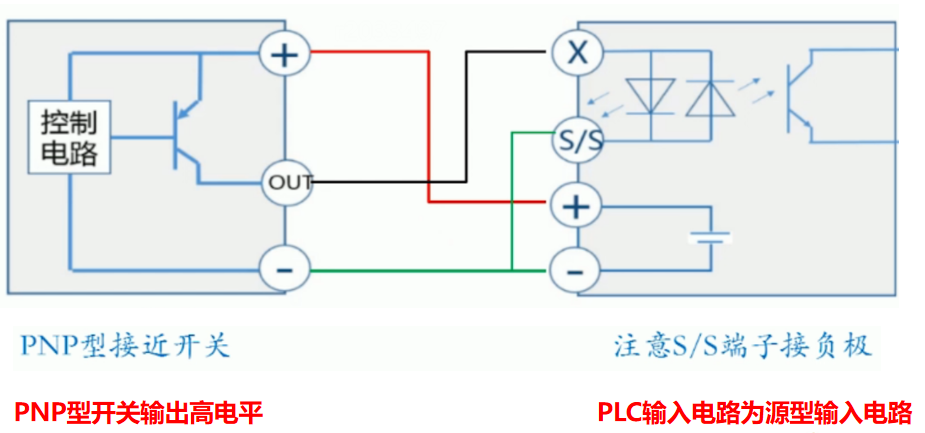

如下圖所示，PNP傳感器只能接入源型輸入電路中，PLC S/S公共端接-

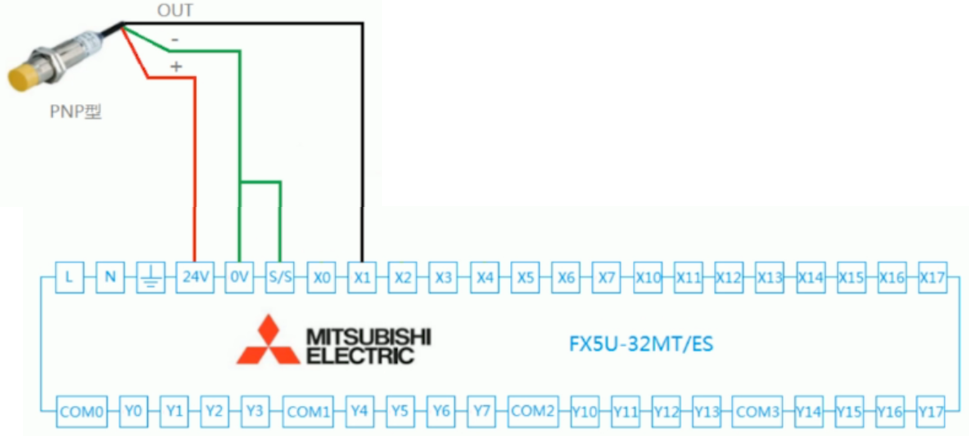

plc編程入門 如下圖所示，PNP傳感器接入PLC的接線方法，由PLC提供電源

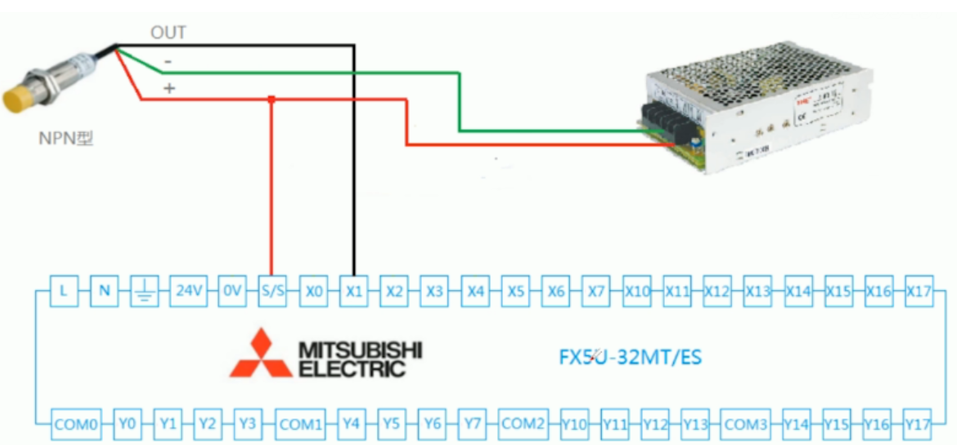

plc編程入門 如下圖所示，NPN傳感器接入PLC的接線方法，由外部電源供電
