小車車庫自動門控制系統PLC程序講解
大家好！我是PLC培訓專業培訓教育機構智通課程顧問王老師，今天給大家分享：小車車庫自動門控制系統PLC程序講解 電工考證培訓 東莞PLC編程培訓
控制對象：
控制一扇在檢測到汽車之后可以打開或關閉的自動門。電工考證培訓 東莞PLC編程培訓
控制規格：
此單元中執行以下動作。
請學習必需的控制細節并編程和驗證動作。
1).當汽車開到門的前面時,自動門打開。
2).當汽車經過門以后,自動門關閉。
3).在上限(X1)為ON時,門不再打開。
4).在下限(X0)為ON時,門不再關閉。
5).當汽車還處于檢測范圍入口傳感器(X2)和出口傳感器(X3)中的時候, 門將不再關閉。
6).蜂鳴器(Y7)在自動門動作時拉響。電工考證培訓 東莞PLC編程培訓
7).當汽車還處于檢測范圍入口傳感器(X2)和出口傳感器(X3)中的時候,燈(Y6)點亮。
8).根據門的動作4個操作面板上的指示燈或點亮或熄滅。
9).使用操作面板上的按鈕[門上升] (X10)和[門下降] (X11)的話可以手動操作門的開關。
程序要點如下:

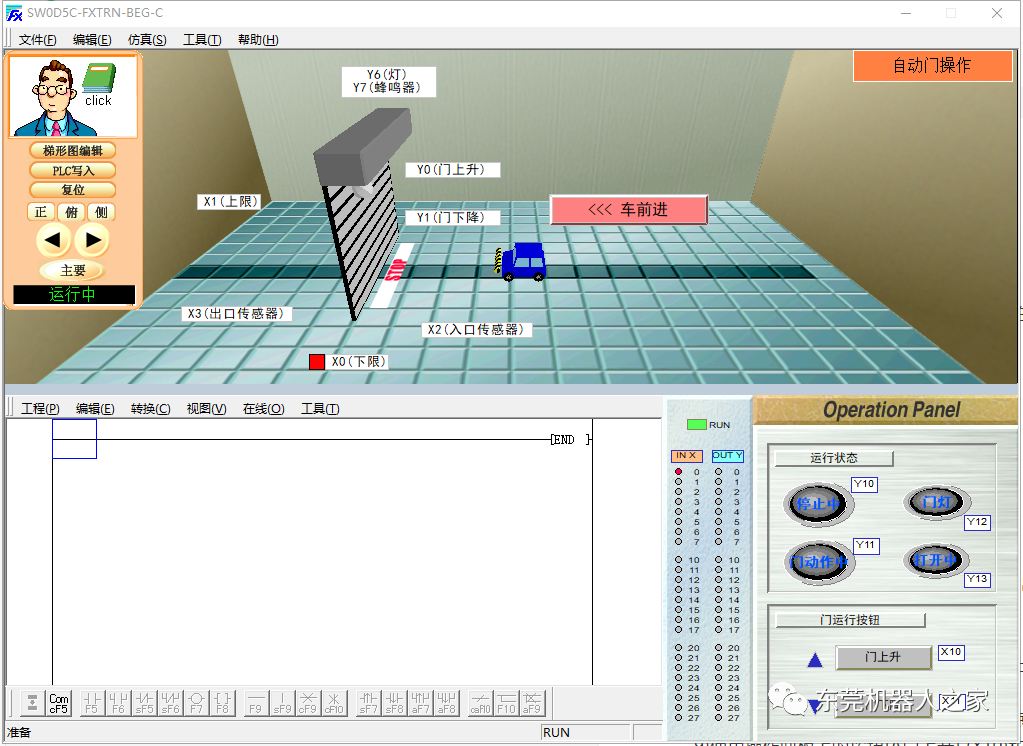

1.按下[-車前進]按鈕移動汽車到自動門處。
結果>>當入口傳感器(X2)檢測到汽車,自動門打開。
2.警報器
結果>>在自動門動作時警報器拉響。
當自動門停止時警報器不會拉響。
如果您的計算機沒有裝備聲卡,可以通過輸出Y7看出ON/OFF狀態。)
3.門上的指示燈
結果>>當汽車在檢測范圍入口傳感器(X2)和出口傳感器(X3)之間,黃燈點亮。
4.按下[車前進] 按鈕汽車通過
結果>>當出口傳感器(X3)變為OFF,門開始關閉。
5.操作面板的手動操作
結果>>只要按下[▲門上升] (X10)和[門下降](X11)按鈕就可以手動打開或關閉自動門。
但是,在汽車經過檢測范圍內時,門不可以關閉。電工考證培訓 東莞PLC編程培訓
6.操作面板上的指示燈
結果>>根據門和汽車的動作,各指示燈點亮或者熄滅。
點擊遠程控制上的【復位】按鈕可以初始化屏幕以便重復執行操作。

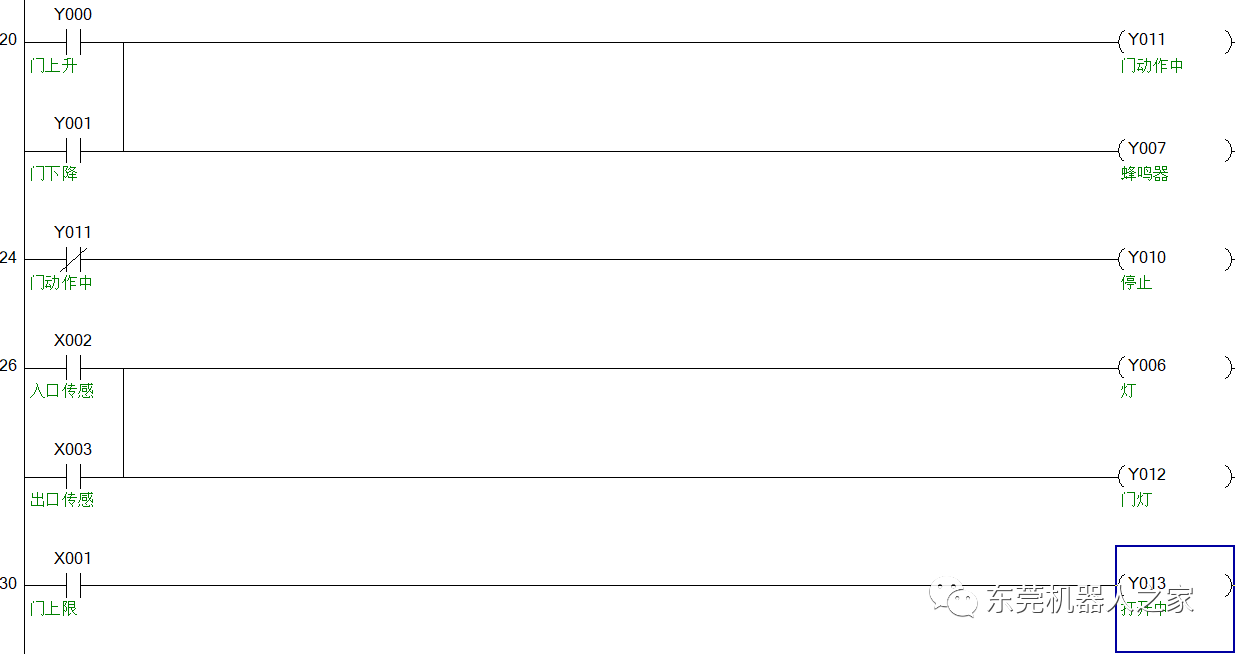

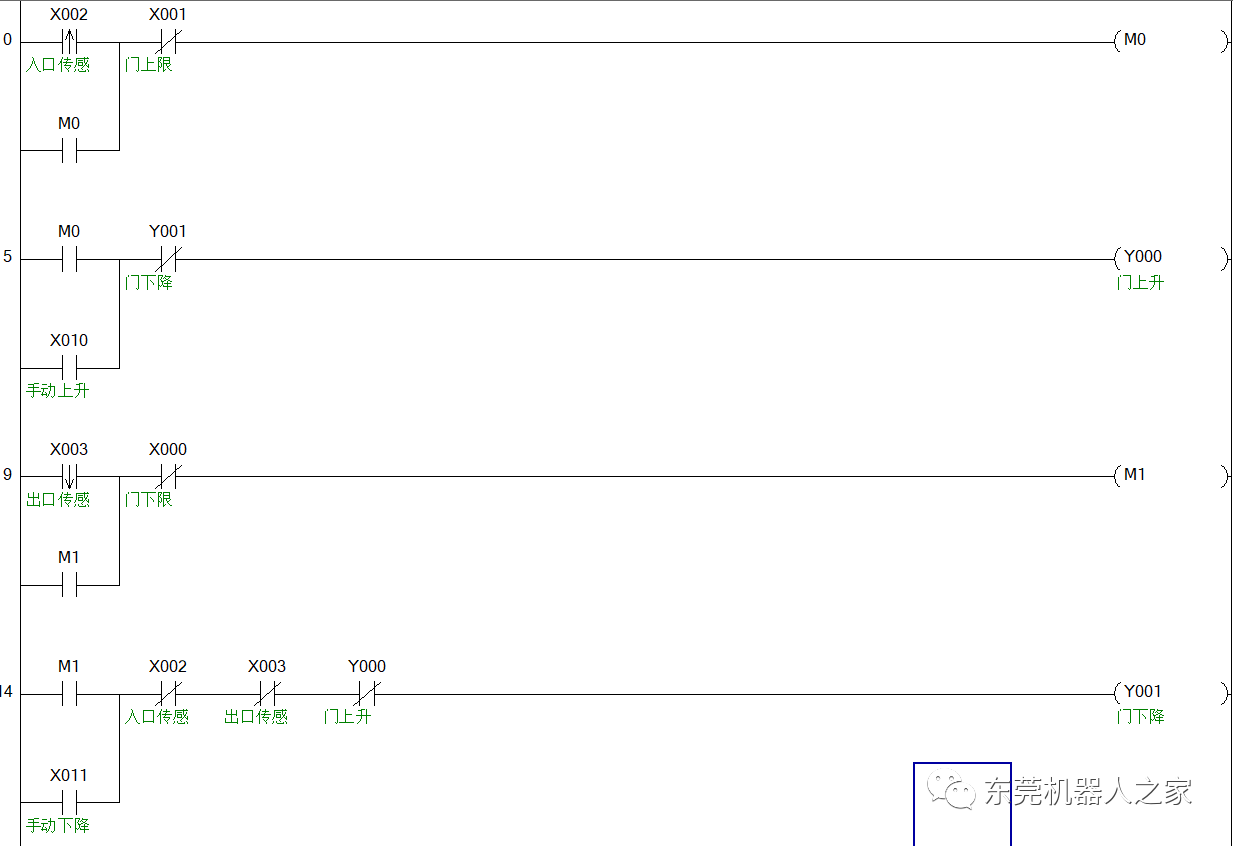

IO點數分析如下 ：
輸入點
X000 門下限
X001 門上限
X002 入口傳感器
X003 出口傳感器
X010 手動上升按鈕
X011 手動下降按鈕
輸出點
Y000 門上升
Y001 門下降
Y006 燈
Y007 蜂鳴器
Y010 停止
Y011 門動作中
Y012 門燈
Y013 打開中
輔助繼電器M
M0 門上升過渡
M1 門下降過渡
